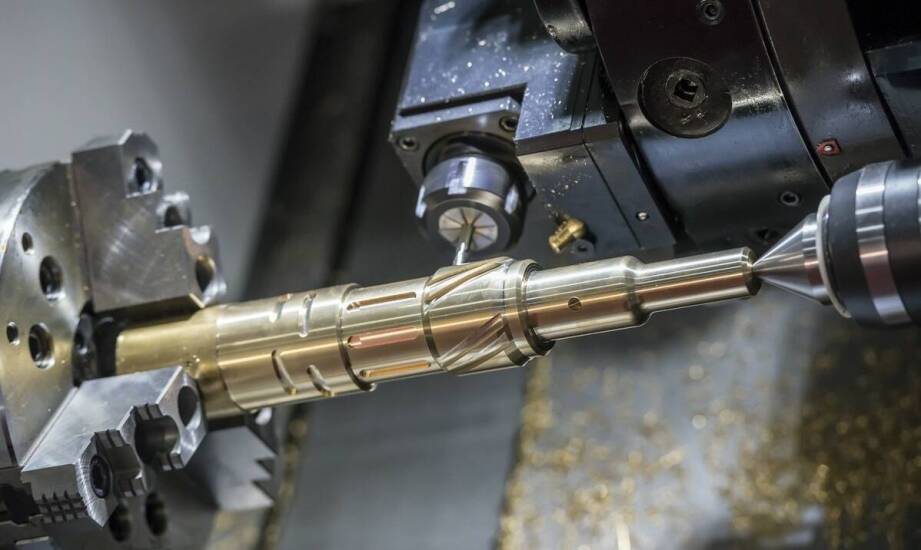

Jak obróbka CNC wpływa na późniejsze dynamiczne wyważanie wałów w przemyśle

Wał po precyzyjnej obróbce wizualnie spełnia wszelkie normy technologiczne i wydaje się gotowy do bezpośredniej pracy. Problem ujawnia się najczęściej dopiero po montażu w docelowym urządzeniu. Przy prędkościach przekraczających 2000 obrotów na minutę układ wykazuje nagłe drgania. Nierówna praca wrzeciona lub napędu przenosi niszczące obciążenia bezpośrednio na łożyska, co prowadzi do ich błyskawicznego wyeksploatowania. Geometria uzyskana podczas toczenia i frezowania stanowi wyłącznie fundament pod ostateczną redukcję wibracji. Niewidoczne gołym okiem odchylenia masy generują ogromne siły odśrodkowe w ruchu obrotowym. Każdy gram nadmiaru materiału na obwodzie zamienia się w siłę uderzającą w podpory układu. Eliminacja tego zjawiska wymaga pełnego zrozumienia relacji między jakością skrawania a końcową stabilnością maszyny.

Jak parametry obróbki warunkują stabilność?

Prostoliniowość wału musi bezwzględnie utrzymywać się poniżej 0,01 milimetra na metr długości. Zapobiega to ugięciom osiowym w trakcie pracy pod zmiennym obciążeniem. Bicie boczne nie powinno natomiast przekraczać niezwykle wąskiego przedziału 0,02–0,05 milimetra. Współosiowość czopów pozwala na równe i stabilne podparcie elementu, co ma kluczowe znaczenie przy późniejszych pomiarach korygujących. Sposób usunięcia materiału podczas frezowania bezpośrednio decyduje o resztkowej nierównowadze całego detalu. Nierównomierne zebranie skrawków wymusza późniejszą korektę masy w co najmniej dwóch płaszczyznach, znacznie wydłużając cały cykl produkcyjny.

Niewyważenie redukuje się poprzez celowe dodanie lub mechaniczne odjęcie materiału z wyznaczonych stref. Metoda ta przynosi zakładane efekty wyłącznie wtedy, gdy podstawowe błędy wymiarowe mieszczą się w wyznaczonej tolerancji. Sytuacja ulega drastycznej zmianie przy poważniejszych odchyleniach od pierwotnych założeń projektowych. Przekroczenie wartości bicia o 0,1 milimetra lub wyraźna krzywizna dyskwalifikują detal z bezpośredniej redukcji wibracji. Wymaga to natychmiastowej, ponownej obróbki czopów oraz powierzchni bazowych przed ich zamocowaniem w wyważarce. Doświadczenie inżynierów MAC-TECH pokazuje, że zignorowanie wad geometrycznych skutkuje fałszywymi odczytami maszyn pomiarowych. Element błędnie uchodzi za sprawny, podczas gdy jego oś główna wciąż mija się z osią obrotu.

Wymagania branżowe a sygnały awaryjne napędu

Rygory dotyczące dopuszczalnych drgań w przemyśle określa międzynarodowa norma ISO 21940-11. Wprowadza ona precyzyjne klasy jakości uzależnione od prędkości roboczej układu. Sektor motoryzacyjny narzuca dla wałów transmisyjnych standardy rzędu G16–G40 przy prędkości około 3000 obrotów na minutę. Pojazdy znoszą skokowe zmiany obciążeń, co pozwala inżynierom na minimalnie szerszy zakres tolerancji błędu. O wiele surowsze zasady techniczne obowiązują w energetyce cieplnej oraz zautomatyzowanym przemyśle ciężkim. Wirniki wydajnych pomp oraz wentylatorów chłodzących potrzebują rygorystycznego dopasowania w klasie G2,5–G6,3. Zastosowania w energetyce wymagają ograniczenia poziomu drgań poniżej 1 milimetra na sekundę, chroniąc kosztowną infrastrukturę przed pęknięciami zmęczeniowymi.

Nierównowaga w pracującym napędzie wysyła jednoznaczne sygnały fizyczne na długo przed ostateczną awarią sprzętu. Zwiększony hałas mechaniczny i powtarzalne mikrowibracje wyczuwalne na obudowie to zawsze pierwsze symptomy nieprawidłowości. Prowadzą one do nieuchronnego i błyskawicznego spadku żywotności łożysk, skracając ich przewidywany czas pracy nawet o 50 procent. Towarzyszy temu często nienaturalny, punktowy wzrost temperatury w miejscach bezpośredniego podparcia obracającego się wału. Profesjonalnie przeprowadzone wyważanie dynamiczne wałów stanowi więc ostateczną barierę technologiczną zabezpieczającą ciągłość linii produkcyjnej. Urządzenie diagnozujące drobiazgowo analizuje zachowanie detalu w swobodnym ruchu. Wieloetapowe pomiary fazowe i iteracyjne korekty trwale usuwają szkodliwe siły odśrodkowe, których samo równe toczenie zarysu nie zdołało w pełni wyeliminować.

Ostateczna gotowość potężnego komponentu do montażu to zawsze efekt harmonii między precyzją wymiarową a rozkładem gęstości wewnątrz metalu. Nawet najbardziej zaawansowane stanowiska korygujące nie zrekompensują fundamentalnych błędów powstałych w pierwszej fazie agresywnego skrawania. Stabilność masy odnotowana po zakończeniu wszystkich ingerencji mechanicznych weryfikuje faktyczną klasę wykonania konkretnego detalu. Umiejętne połączenie restrykcyjnego toczenia CNC z bezbłędnym wyrównaniem mikroskopijnych odchyleń wagi ostatecznie decyduje o bezawaryjnej pracy mechanizmu. Komponenty przygotowane z pełnym uwzględnieniem obu tych warunków bez trudu znoszą wieloletnią eksploatację w najtrudniejszych środowiskach przemysłowych.
