Jak adaptery Permanent Link i Channel zmieniają wiarygodność certyfikacji toru miedzianego

Instalator kończy żmudny montaż okablowania miedzianego w nowoczesnym biurowcu. Trasy kablowe poprowadzono bez zarzutu, przewody ułożono zgodnie ze sztuką, a złącza zarobiono z najwyższą precyzją. Po podłączeniu zaawansowanego miernika do gniazda i panelu krosowego na ekranie pojawia się jednak wynik negatywny. Taka sytuacja budzi frustrację, szczególnie gdy specjalista ma pełną pewność co do jakości wykonanej pracy. Zazwyczaj okazuje się, że przyczyną odrzucenia prawidłowego toru transmisyjnego wcale nie jest wada fabryczna przewodu ani ludzki błąd podczas wciskania żył. Wynik certyfikacji nierzadko psuje nieodpowiednio dobrany lub mocno zużyty adapter pomiarowy. W firmie VEMCO, dystrybuującej profesjonalne urządzenia sieciowe, regularnie obserwujemy podobne trudności zgłaszane przez instalatorów. Zrozumienie parametrów technicznych aparatury testującej pozwala oszczędzić czas i uniknąć demontażu perfekcyjnie ułożonych modułów.

Dlaczego pomiar Permanent Link różni się od trybu Channel?

Wiarygodna certyfikacja toru miedzianego wymaga precyzyjnego zdefiniowania, który konkretnie fragment sieci podlega rygorystycznej ocenie. Najczęściej narzucanym i stosowanym rozwiązaniem jest wykorzystanie adaptera typu Permanent Link. Ten tryb obejmuje wyłącznie stałą część infrastruktury kablowej, w skład której wchodzi przewód instalacyjny, gniazdo abonenckie na stanowisku pracy oraz dedykowany port w punkcie dystrybucyjnym. Zgodnie z wytycznymi norm ANSI/TIA-568-C.2 oraz ISO/IEC 11801 maksymalna długość weryfikowanego w ten sposób toru nie może przekraczać 90 metrów. Certyfikator pomija w tym teście elastyczne kable krosowe, ponieważ stanowią one elementy użytkowe, które pracownik biura może w dowolnej chwili uszkodzić lub zamienić na inne. Z tego powodu pomiar Permanent Link stanowi podstawową metodę udowadniania najwyższej jakości pracy przy formalnym odbiorze instalacji.

Zupełnie odmienną funkcję badawczą pełni adapter Channel. To akcesorium sprzętowe weryfikuje cały kanał transmisyjny, uwzględniając użyte patchcordy z obu stron badanej linii. W tym konkretnym układzie dopuszczalna długość diagnozowanego kanału wzrasta do 100 metrów. Chociaż przetestowanie pełnej ścieżki daje administratorom obraz gotowej do użycia sieci Ethernet, nie pozwala ono wykonawcy jednoznacznie udowodnić bezbłędności samej struktury ułożonej w ścianach. Stosowanie niewłaściwego trybu pomiarowego dla danego etapu inwestycji to najczęstszy błąd prowadzący do odrzucenia dokumentacji pomiarowej.

Wpływ stanu styków i zgodności na parametry NEXT i tłumienie

Wybranie właściwego schematu odniesienia nie zamyka drogi do potencjalnych pomyłek sprzętowych. Używany moduł kalibracyjny musi bezwzględnie odpowiadać kategorii sprawdzanego okablowania. Części zaprojektowane dla standardu Cat 5e, Cat 6 lub wymagających sieci Cat 6A różnią się właściwościami elektrycznymi i geometrią. Niedopasowanie końcówki testującej do parametrów badanego gniazda powoduje fałszywe odniesienie pomiarowe i drastyczne przekłamanie wyników analizy częstotliwościowej, skutkując niesłusznym odrzuceniem w pełni funkcjonalnego łącza.

Krytyczne znaczenie dla jakości pomiarów ma fizyczna kondycja wykorzystywanego narzędzia. Zabrudzone piny we wtyku lub minimalnie wykrzywiona końcówka natychmiast pogarszają parametry elektryczne przesyłanego sygnału. Diagnozy przeprowadzane wyeksploatowanym osprzętem wykazują sztucznie zawyżone tłumienie sygnału oraz zdecydowanie pogorszony parametr NEXT, odpowiedzialny za tak zwany przesłuch zbliżny. Luźne osadzenie wewnątrz portu testowanego urządzenia generuje mocno niestabilne odczyty. Miernik nie potrafi w takiej sytuacji ustabilizować wykresu, co uniemożliwia zapisanie jednoznacznej oceny poprawności.

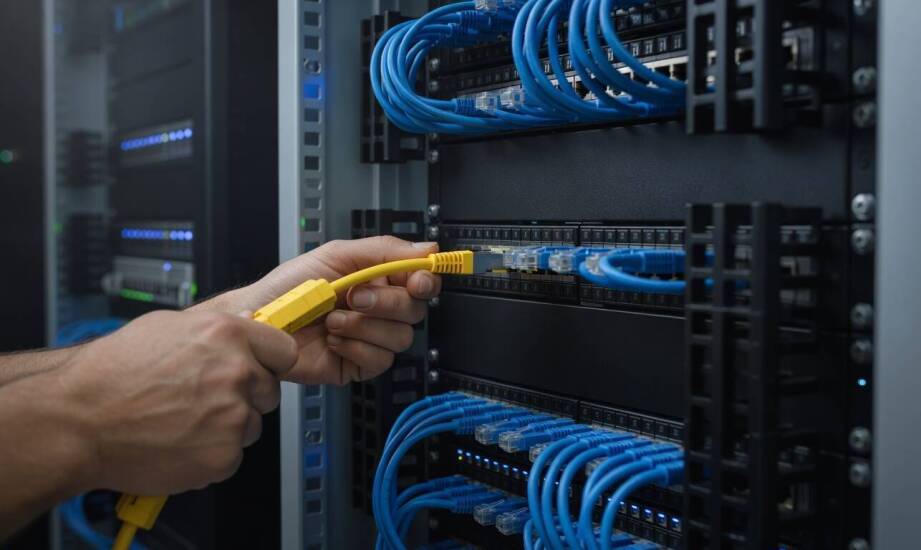

Większość problemów z trwałością osprzętu występuje w głównych punktach rozdzielczych obiektu, gdzie trzeba przetestować kilkaset portów jeden po drugim. Odpowiednio wyposażona szafa teleinformatyczna to środowisko, w którym tester łączy się bezpośrednio z gęsto upakowanymi panelami. Powtarzalne wpinanie końcówek certyfikatora w ograniczonej przestrzeni stelaża sprzyja naturalnemu zużywaniu się styków pomiarowych. Producenci aparatury rygorystycznie podchodzą do kwestii czyszczenia interfejsów i zalecają profilaktyczną wymianę wkładek po określonej liczbie wykonanych cykli.

Adapter jako integralny element akceptacji infrastruktury

Przeanalizowanie specyfiki technicznej adapterów pozwala wykonawcom ułożyć efektywniejszy proces zamykania inwestycji budowlanych. Kabel przyłączeniowy stanowi krytyczny element toru pomiarowego, od którego zależy ostateczna skuteczność pracy całego certyfikatora. Dopasowanie wkładki do klasy wydajnościowej sieci oraz utrzymywanie układów stykowych w perfekcyjnym stanie gwarantują uzyskanie miarodajnych wyników. Świadomy technik potrafi właściwie rozpoznać sygnały wskazujące na zużycie sprzętu kalibracyjnego i szybko reaguje na niespójne odczyty z poszczególnych gniazd. Prawidłowe serwisowanie floty pomiarowej zdejmuje z barków instalatora presję ewentualnych poprawek i zapewnia błyskawiczny odbiór struktury miedzianej przez inwestora.
